In diesem Beitrag erkläre ich euch, wie man die Flugbahn eines Objekts analysieren kann. Dabei beziehe ich mich auf die Methode aus meiner Facharbeit und ich werde euch das auch an diesem Beispiel erklären.

Als Analysetool habe ich die NewMeca-Software benutzt. NewMeca ist ein manuelles Motion-Tracking-Tool, das auf Pointage und Trassierung basiert. Es wird vor allem zur Videometrie und kinematischen Analyse eingesetzt, wobei durch ein Maßstabobjekt die Skalierung ermöglicht wird. Dadurch lassen sich reale Bewegungen anschaulich als Chronofotografie untersuchen und physikalisch interpretieren. Dafür brauchte man ein Video von der Flugbahn des Objektes. In diesem Video sollte der Ball in jedem Frame gut zu erkennen sein und die ganze Flugbahn sollte im Bild sein, sofern man die ganze Flugbahn analysieren möchte.

Dieses Video schneidet man danach am besten so, dass das Objekt am Start des Videos dort ist, wo auch der Zeitpunkt Null für die Analyse sein soll, da man dann weniger in der Auswertung zu tun hat. Wenn man dies getan hat, kann man es nun in der Software hochladen.

Nach dem Einfügen muss man als erstes ein Koordinatensystem einfügen, indem man die x-Achse und die y-Achse auf dem Startbild verschiebt. Dabei habe ich die x-Achse auf den Boden gelegt und die y-Achse auf der Höhe des Startpunktes. Dabei ist zu sagen, dass es ratsam ist, die x-Achse auf den Boden zu schieben, da dies ein guter Anhaltspunkt ist und die y-Achse muss auch im Kontext gut gewählt werden.

Als nächstes muss man nun mit zwei Punkten eine Strecke markieren, von der man die Länge kennt. Dieser Maßstab dient dann für die Skalierung des Koordinatensystems. Nun wird das Startbild angezeigt und durch anklicken auf das Objekt wird dieser Punkt mit den Koordinaten und den Zeitpunkt in einer Tabelle gespeichert. Dadurch wird automatisch auf den nächsten Frame gewechselt. Und das wiederholt man, bis die ganze Flugkurve mit den Punkten beschrieben wurde.

Vorher konnte man außerdem noch einstellen wie viele Frames immer zwischen den Punkten sein soll, da man nicht unbedingt so viele Punkte braucht.  Bei der Pointage ist es besonders wichtig genau den Mittelpunkt oder den Schwerpunkt zu treffen, um genaue Ergebnisse zu erzielen, was jedoch nicht immer ganz einfach ist.

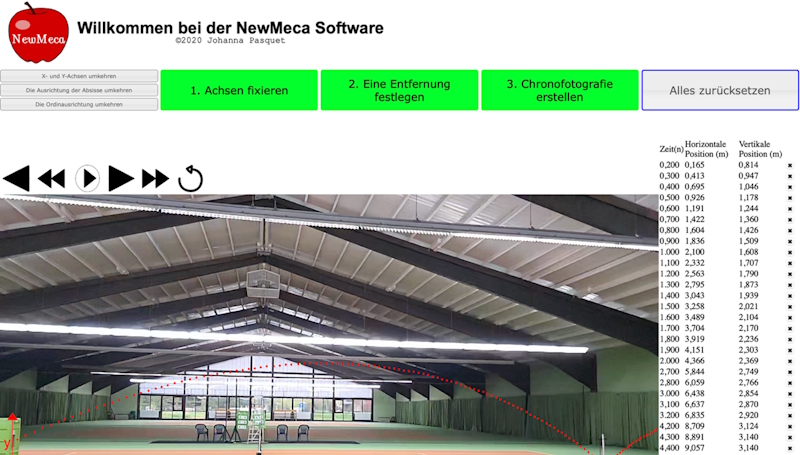

Nachdem man also die Chronofotografie erstellt hat, bekommt man eine Tabelle mit den ganzen Werten mit den Koordinaten und den regelmäßigen Zeitpunkten des Objektes in der Flugbahn. Die Tabelle kann man sich dann als Excel-Tabelle speichern und dann mit Excel auswerten. Durch die Daten kann man so sich die Flugbahn als Diagramm anzeigen lassen. Man kann dadurch aber auch viele Sachen analysieren, da man aus den Werten z.B. die Steigung oder die Geschwindigkeit berechnen kann.

Ich hoffe ihr habt einiges darüber gelernt, wie die Pointage funktioniert und wisst nun, wozu ihr dies gebrauchen könntet.
